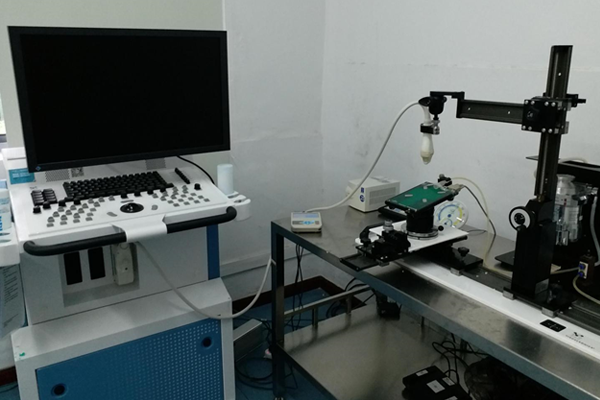

| 儀器名稱 | 超高分辨率小動物超聲影像系統 | 型號 | vevo2100 |
| 制造商 | Visualsonics | 國別 | 美國 |
| 資產編號 | 1073943 | 放置地點 | 20號樓2樓 |
| 儀器狀態 | 正常 | 管理員 | 王愷 |
| 預約類型 | 時間預約 | 預約形式 | 必須預約 |
| 聯系電話 | 54923329 | 郵箱 | wangkai@sibs.ac.cn |
| 維修狀況 | 2020年10月維護 | 下次校準/維護時間 | 2021年4月 |
| 技術參數 | 1.最高分辨率30μm，可清晰顯示大鼠、小鼠的微小解剖結構，包括胚胎鼠和成年鼠的心臟和血管。 ????????????2.最高實時心臟圖像采集頻率1000幀/秒，可實時連續顯示心動周期內心臟各部位的形態學改變；應用EKV技術，可以“慢動作”方式顯示一個完整心臟運動周期的運動狀態。 ????????????3.結合心電圖(ECG)采集分析和解剖M型超聲技術，可有效實時記錄心動周期內心臟各房/室形態結構的動態改變，血壓改變與心腔容積改變間的關系，進行心肌定量研究。 ????????????4.應用脈沖多普勒功能模塊能量化血流量，定量分析二尖瓣的血流狀態。 ????????????5.應用能量多普勒功能模塊可觀察腫瘤組織內血管的分布，研究腫瘤等組織生長與血液供應之間的關系。 | ||
| 功能簡介 | 心血管、腫瘤、發育生物學、代謝、毒理和免疫學的動態實時成像及精確定量分析等領域 | ||
| 技術文獻 | ? | ||
| 技術培訓 | ? | ||
| 操作指南注意事項 | 1.在儀器的后面，打開Main Power。 ????????????2.在儀器的左邊，按下Computer Standby觸發鍵，電腦操作系統啟動 ，在顯示器上顯示VisualSonics Vevo2100啟動對話框。 ????????????3.在彈出的Application選擇框里面選擇成像的應用類型：普通成像或心臟成像,這時系統將初始化探頭并打開Study Browser窗口。 ????????????4.按一下B-Mode按鍵，這時B-Mode成像窗口出現并開始獲取B-Mode圖像。 ????????????5.改善圖像質量，可以調整各種控制按鍵如：Image Depth按鈕、2D Gain按鈕和Invert按鈕。 ????????????6.按Scan/Freeze按鈕來凍結掃描。 ????????????7.按Cine store按鈕來保存系統緩存區的序列圖像。 ????????????8.再按Scan/Freeze鍵，重新獲取圖像。 ????????????9.然后繼續凍結并獲取你需要的圖像。 ????????????10.按Study Management按鈕,顯示出新的以日期標記的研究數據、研究序列和研究圖像。 ????????????11.在Name列上，雙擊Series1行,在回看顯示板上顯示了你所保存的圖像的縮略圖。 ????????????12.雙擊第一個縮略圖，就會顯示B-Mode圖像窗口并且會播放你所保存的圖像片段。 ????????????13.使用Cine Loop Review 旋鈕操作。 ????????????14.按Measure鍵,在左上方面板上就會出現測量的工具,進行測量。 ????????????15.按Study Management，顯示你最近的操作的已經增加了測量數據的一幀縮略圖，包括測量數據。 ????????????16.點擊Serial 1然后點擊Report，顯示出你做的序列的測量報告，列表按照應用程序包順序排列。 ????????????17.點擊Export窗口，瀏覽、新建文件夾或修改報告標題。 ????????????18.系統導出報告。 | ||
| 使用預約 | http://samp.cas.cn | ||
